化工類回轉窯主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒，耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁；化工廠焙燒鉻礦砂和鉻礦粉等類礦物。
我公司生產的回轉窯結構簡單，生產過程控制方便可靠、易損件少、運轉率高，出窯產品質量高，應用于冶金、化工、建材等行業。
化工類回轉窯是把原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾，窯尾只設穩料倉，以減少投資。礦石進入回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區。還原區火焰中心溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦。之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后，入儲庫待選。
支持裝置
采用先進的主軸結構，設置有自動測溫裝置和電加熱裝置，同時備有流動支承供選擇。
擋輪裝置
分為機械輪和液壓推力擋輪兩類。液壓擋輪裝置配有先進的液壓控制系統。
傳動裝置
配單傳動或雙傳動。直流電機或變頻調速電機控制轉速，運轉可靠，節能高效。
化工回轉窯密封裝置
根據窯型的不同設計有多種密封形式供選擇。氣缸壓緊端面密封、彈簧壓緊端面密封、重錘石墨塊密封、彈簧石墨塊密封、魚鱗片迷宮密封、軸向迷宮密封以及上述形式組合密封等，其特點是是對筒體竄動和擺動的適應能力強、密封效果好。

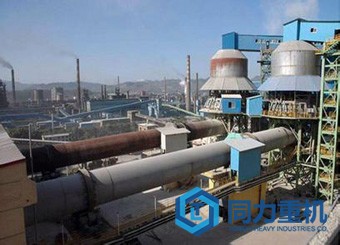

同力重機制造的年產35萬噸鉻、鎳鐵礦回轉窯（兩條φ4.8x80m回轉窯，并且配置φ3.6x50m回轉冷卻器）在南非***鋼鐵公司順利投產，設備運行穩定，達標達產，
【日運轉】: 24小時
【進 料】:鉻、鎳鐵礦
【產 量】:年產35萬噸
| 直徑 | 長度 | 主要技術性能 | 傳動 | 設備 | ||||
處理 | 斜度 | 支承數 | 轉速 | 減速機 | 電機功率 | ||||
φ2.1x30m | 2100 | 30000 | 70 | 3-5 | 3 | 0.1-1.05 | ZQ75 | 22 | 74 |
φ2.1x34.5m | 2100 | 34500 | 74 | 3-5 | 3 | 0.1-1.05 | ZQ75 | 22 | 76 |
φ2.4x34m | 2400 | 34000 | 88 | 3-5 | 3 | 0.105-1.05 | ZQ75 | 30 | 102 |
φ2.4x35m | 2400 | 35000 | 90 | 3-5 | 3 | 0.105-1.05 | ZQ75 | 30 | 103 |
φ2.84x44m | 2840 | 44000 | 300 | 3-5 | 3 | 0.3-1.2 | ZS145 | 45 | 176 |
φ3.2x52m | 3200 | 52000 | 1000 | 3-5 | 3 | 0.6-3.1 | ZL-130-15 | 125 | 307 |
φ3.3x50m | 3300 | 50000 | 1200 | 3-5 | 3 | 4.44 | ZSY995-40VIB | 160 | 320 |
φ3.5x52m | 3500 | 52000 | 1300 | 3-5 | 3 | 0.46-1.38 | ZSN4-280-21B | 160 | |
