同力重機：立磨結構組成及立磨機工作原理圖片

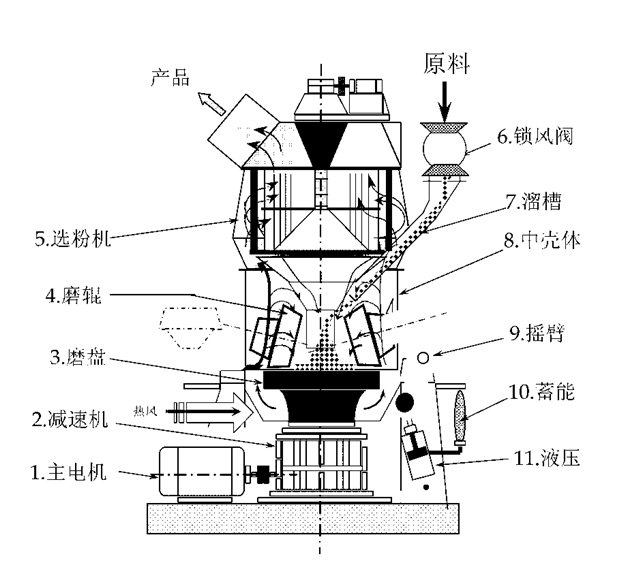

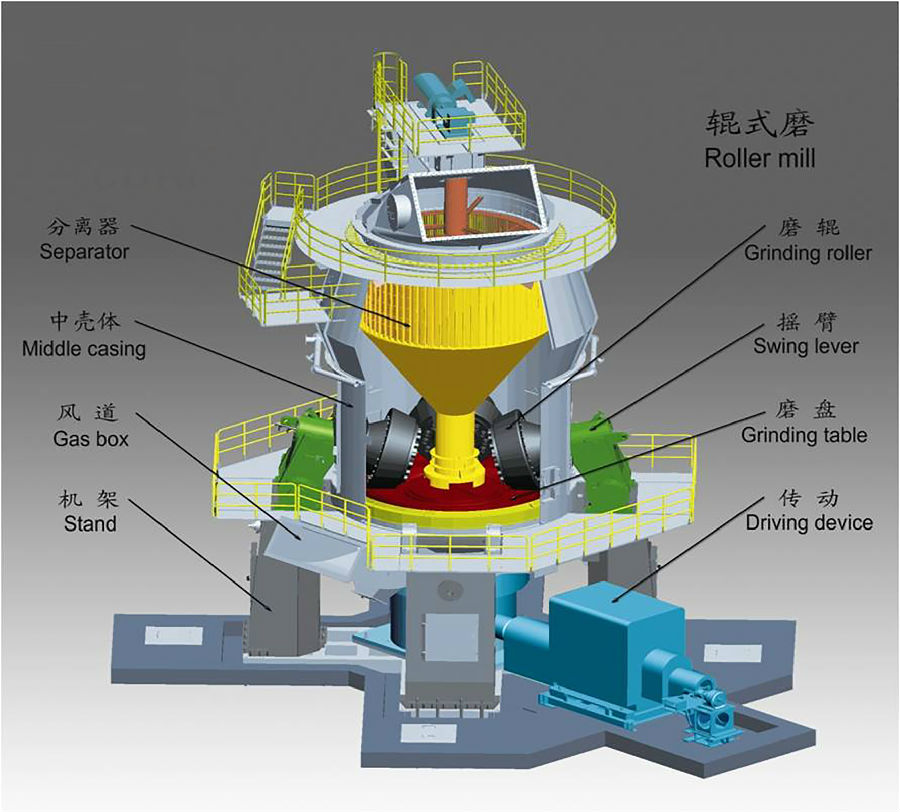

立磨是一種比較復雜的機器，它主要由選粉機、磨盤裝置、液壓裝置、加壓裝置、纖維裝置、磨輥裝置以及磨盤裝置等組成，下面來了解一下立磨的這些主要結構組成。 立磨是一種比較復雜的機器，它主要由選粉機、磨盤裝置、液壓裝置、加壓裝置、減速機、磨輥裝置以及磨盤裝置等組成，下面來了解一下立磨的這些主要結構組成。

1、磨盤：包括導向環、風環、擋料圈、襯板、盤體、 刮料板和提升裝置等。

2、磨輥：輥套為易磨損件，要求有足夠的韌性和良好的耐磨性能。

3、選粉機，可分為靜態、動態和高效組合式選粉機三大類：

a.靜態選粉機 工作原理類似于旋風筒，結構簡單，無可動部件，不易出故障。但調整不靈活，分離效率不高。

b.動態選粉機 這是一個高速旋轉的籠子，含塵氣體穿過籠子時，細顆粒由空氣摩擦帶入，粗顆粒直接被葉片碰撞攔下，轉子的速度可以根據要求來調節，轉速高時，出料細度就越細，與離心式選粉機的分級原理是一樣的。它有較高的分級精度，細度控制也很方便。

c.高效組合式選粉機 將動態選粉機(旋轉籠子)和靜態選粉機(導風葉)結合在一起，即圓柱形的籠子作為轉子，在它的四周均布了導風葉片，使氣流上下均勻地進入選粉機區，粗細粉分離清晰，選粉效率高。不過這種選粉機的阻力較大，因此葉片的磨損也大。

4、加壓裝置：液壓裝置，儲能器。

5、監視裝置：搖臂監視、振動監視。

6、傳動裝置：電動機、減速器。

7、噴水系統：降低溫度、穩定料層。

8、粗粉外循環系統：提升機。

選粉機是大多數磨粉機都必不可少的一種裝置，選粉機都是安裝在機器的上部，用來選粉。選粉機在轉動時，因?yàn)槿~片之間的間距過小，選粉機轉速過大，所以除非有一定速度和細度的粉末能通過選粉機，否則大塊的粉末和一些速度不夠的粉末就不能通過選粉機，從而達到選粉的目的。在立式磨機運營中，粉末的速度是靠風機帶動的，不需要考慮，只需要考慮粉末的細度，而粉末的細度達到要求就表示立磨的選粉成功了。磨盤裝置和磨輥裝置是立磨用來研磨物料的兩種主要裝置。立式磨機的磨盤裝置是一個水平于地面的曲面;磨輥裝置是一個像是手臂一樣的裝置，上面還帶有磨輥和磨輥套。物料在離心力的作用下位于磨盤和磨輥套之間從而被磨輥裝置碾壓、研磨，從而實現立磨的研磨工作。

液壓裝置和加壓裝置是立磨中重要的調整裝置，同時還起到一些其他作用。立磨中的液壓裝置和加壓裝置可以通過加入液壓使得壓強增大從而打開立磨的磨輥裝置，來方便機器內部耐磨件的維修和更換以及其他零部件的維修工作。機器中還有限位裝置，限位裝置主要是為了調節磨盤和磨輥套之間距離的一種裝置，這樣的調節主要是為了調節粉磨出的物料的細度大小，從而提高機器的產量。

減速機也是立式磨機設備中的一個重要裝置，一般磨粉機都是靠電機帶動的，電機的轉速太快，為了保證立磨正常工作，需要減速機來降低立磨中磨盤的轉動速度，從而使得物料被充分研磨，也同時保證立式磨機的正常工作。
