同力重機：水泥立磨結構圖及性能

????????

同力重型機械水泥立磨，在其性能和優勢上有以下7大優勢：

1、運行成本低：

(1)水泥立磨效率高，立式磨采用磨輥與料床碾壓磨碎物料、能耗低、磨粉系統的電耗比球磨系統降低40-50%，而隨原料的濕度增加，節電效果更為顯著。

(2)金屬損耗小，襯板和磨輥用特殊材質，壽命長，減少了運行成本，利用率高;

(3)配有外部循環裝置，能進一步降低電力消耗;

(4)入磨物料粒度大，可達磨輥直徑的5%左右，一般為40~100毫米，因此大中型立磨可省掉二級粉碎。

2、建設費用低：

(1)水泥立磨工藝流程簡單，和球磨系統相比占地面積可減少約50%，建設費用減少約70%，建筑面積小，占用空間少。

(2)水泥立磨集破碎、干燥、粉磨、分級輸送于一體，系統簡單，布局緊湊?？陕短觳贾?，使得建設費用低廉。

3、運轉容易可靠：

(1)配有自動控制裝置，可實現遠程控制，操作簡單容易。

(2)由于有防止輥套和磨盤襯板質檢直接接觸的裝置，避免出現破碎性劇烈震動。

4、烘干能力強，立式磨采用氣體輸送物料，在碾磨水分較大的物料時可控制進風溫度，使產品達到終水份，在立磨內可烘干水分高達12~15%的物料，即使是烘干球磨，也只能烘干水份為3~4%的物料。

5、產品質量穩定，顆粒級配均勻。物料在磨內停留時間短，易于對產品粒度及化學成分的檢測和控制，產品質量穩定。

6、維修方便，通過檢修油缸、翻轉動臂、輥套、襯板在很短時間就能更換。

7、環保、節能;振動小，噪音低，揚塵少，操作環境清潔，適應環保要求。

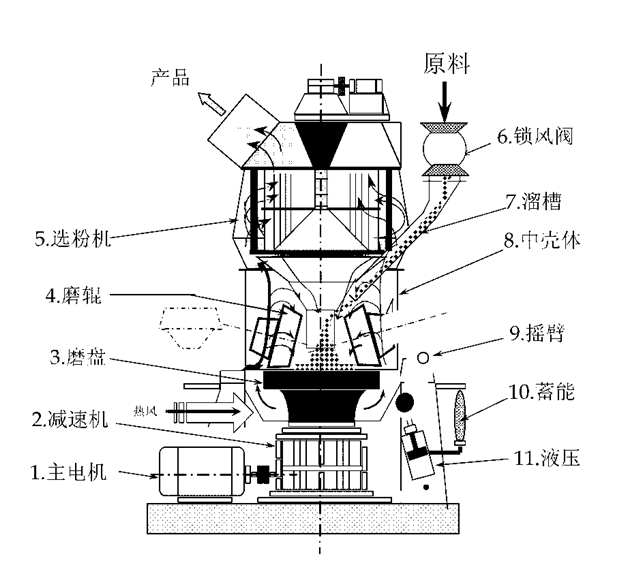

水泥立磨的主要結構由分離器、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成 。

水泥立磨根據增濕塔和除塵器的位置，有兩種不同的布置方案，即三風機系統和雙風機系統。采用旋風收塵器進行產品收集。這種布置方式可降低系統的工作負壓和通過收塵器的氣體量。可用電收塵器也可使用袋收塵器作為終除塵設備;采用的收塵裝置可以是電收塵器或袋收塵器，出磨氣體直接進入收塵器，該系統減少了設備臺數，簡化了系統配置。
