同力重機：立式磨機輥套如何高效更換

　　立式磨機的磨輥輥套在工作時，不斷與物料進行摩擦，其磨損量較大，而且為保證研磨的質量與效率其液壓系統對其施加的壓力較大，造成了輥套易出現傷痕，這樣大大降低了磨機的工作效率與研磨的質量，因此，一套正確高效快捷的磨輥輥套更換方法顯得特別重要。下面同力重機就介紹這樣一種方法。

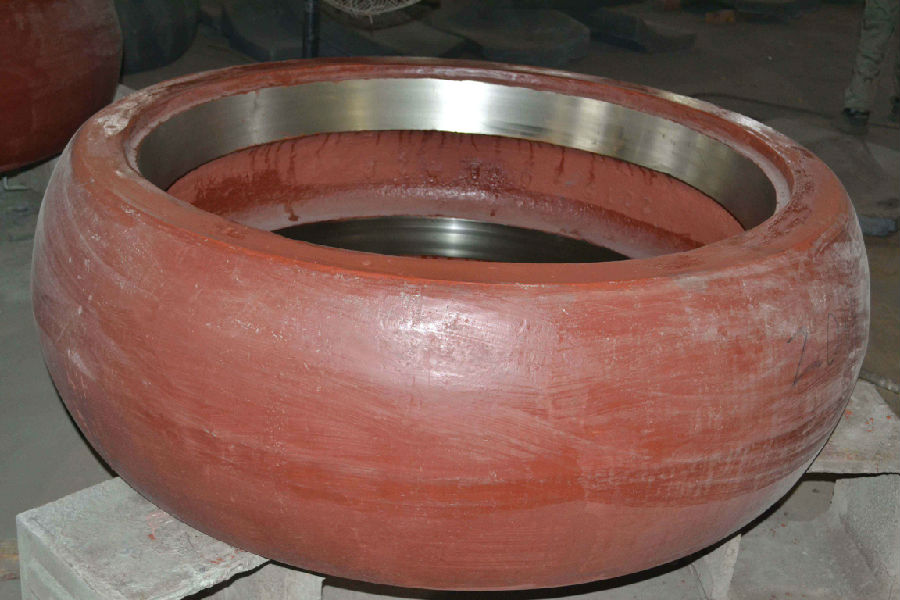

立式磨機輥套簡介

　　冶金企業立式磨機的磨輥包括3個輔輥和3個主輥以及為之服務的磨輥搖臂、液壓缸、液壓柜和潤滑柜等。3個輔輥各帶有滾動軸承和用于內油腔體的環形密封。設計輔輥的目的是平緩粉磨前的磨床;3個主輥各帶有一個雙排錐形滾珠螺承、I個圓柱形滾柱軸承和用于內油腔體的環形密封。每個輔輥和主輥都有輥套，輥套由帶有可重復焊接的硬面層的鑄鋼制造，硬面層平均厚度30 Mm。

立式磨機輥套工作原理

　　磨輥的工作原理為輔輥將渣料均勻布平，其主輥?zhàn)饔弥饕谀ケP(pán)的傳動下從動與磨盤配合進行渣料的碾壓工作。

立式磨機輥套更換步驟

第一步：拆除檢修門

　　將對磨體靠磨輥處檢修門螺栓拆除，拆除后將檢修門吊至旁邊便于放置的地方;同步對磨輥上密封風機風管、潤滑進回油管、防護罩、密封套等進行拆除;

第二步：翻轉液壓缸的安裝

　?、僭谀ポ伾习惭b翻轉液壓缸專用吊具，緊固好連接螺栓;

　?、诎惭b翻轉液壓缸，先對翻轉液壓缸的安裝基礎進行清理，再對翻轉液壓缸進行軟管連接，在平地上啟動液壓缸泵，對翻轉液壓缸內部進行排氣，后將翻轉液壓缸進行吊裝，并與安裝在磨輥上翻轉液壓缸專用吊具進行連接;

第三步：舊磨輥翻轉

　?、僭?a href="http://jxjctl.cn/" target="_self" title="">磨機磨盤上墊上20mm厚的膠皮或木頭，將磨輥液壓系統泄壓，讓磨輥?zhàn)杂陕湓谀z皮或木頭上;

　　②使用軸銷拉拔專用工具將搖臂與磨輥聯接軸銷拔出;

　?、垌敵雒浱?，卸下緊固螺栓后，再用4顆螺栓擰入將其脹套頂出15-20_即可;

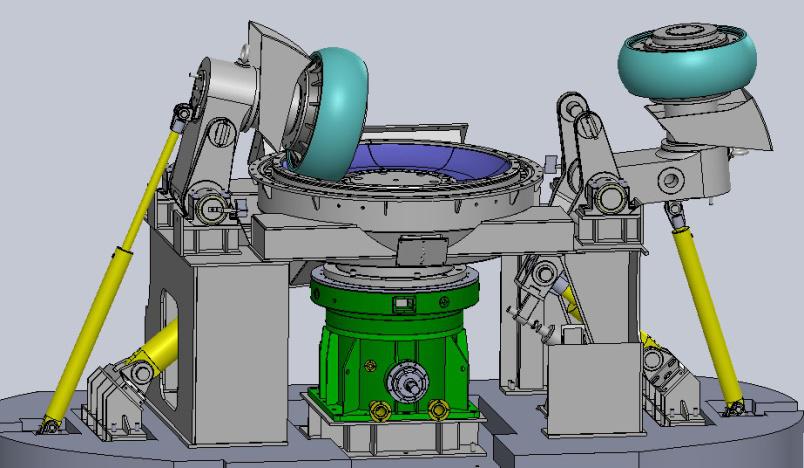

　?、軝z查確認磨輥翻轉無卡阻后，啟動磨輥液壓站，再次對翻轉液壓缸排氣后，執行翻輥操作，將磨輥翻出;

第四步：舊磨輥輥套拆吊

　　①清理干凈磨輥上表面，拆除上頂蓋螺栓，使用吊車將上蓋拆下;

　　②拆除軸承擋圈，使用絲桿將軸承內圈及間隔套使用吊車吊出，用薄膜蓋好軸承端面，防止異物掉入;

　?、蹖⒛ポ伒跹b專用吊具安裝在磨輥上，使用50t吊車將磨輥垂直起吊，同時3個IOOt千斤頂配合其壓力表顯示值在40-50MPa之間(需依照現場實際情況而定)，4套烘烤設備給輥套加熱，直至磨輥垂直吊離轉軸后，吊至地面放置;

第五步：新磨輥輥套吊裝

　?、傩履ポ佭\(yùn)至現場后，拆掉包裝，將其內加工面的油膜去除，如有銹蝕用砂紙打磨，再用柴油將其清洗干凈;

　　②由于裝箱時是磨輥大頭朝向上方，因此將其翻滾，使其大頭朝下(翻轉過程中不能損傷滾套);

　?、塾娩撍⒑痛蚰C(jī)清理干凈磨輥與輥套接觸面，涂抹上二硫化鑰粉;

　　④將新輥套進行均勻加熱，加熱主要部位為輥套豎直接觸面內圈，60度-70度左右即可;

　?、萦脤Ｓ玫蹙叩跗鹦螺佁?，要調平，慢慢的套入磨輥外面(注意要落到位);

　?、藁匮b輥套壓蓋;

第六步：新磨棍翻轉

　?、倮靡簤焊拙徛肽ポ?，在軸孔內涂上二硫化鑰防止燒結，將軸銷裝入孔內;

　?、谠谀ケP(pán)上墊上20mm厚的膠皮或木頭，將磨輥翻入磨內，將翻轉液壓缸進行拆除;

第七步：翻轉液壓缸的拆除

　　拆下翻轉液壓缸與磨輥翻轉專用吊具的聯接軸銷，收回翻轉液壓缸，用吊車拆下專用吊具和翻轉液壓缸，在拆卸液壓缸軟管時必須來回?fù)u動控制手柄均衡壓力，防止下次難于連接;

第八步：恢復附屬設備 恢復拆除的附屬設施

　　根據所述的立式磨機磨輥輥套的更換方法，步驟三中所述的在磨盤上墊上20mm厚的膠皮或木頭，將磨輥液壓系統泄壓，讓磨輥?zhàn)杂陕湓谀z皮或木頭上，其數據是經過多次試驗所得，可以保證銷軸與磨輥之間無錯位，便于拉拔磨輥與搖臂之間的銷軸，節約時間。

　　根據所述的立式磨機磨輥輥套的更換方法，步驟四中所述的舊磨輥輥套的拆除過程中，需要對磨輥輥套進行集中均勻加熱，千斤頂壓力足夠。

　　根據所述的立式磨機磨輥輥套的更換方法，步驟五中所述的新磨輥輥套的吊裝過程中，在對新輥套進行加熱時要保持均勻加熱，加熱過程中不宜過熱，60-70度即可，過熱會影響輥套的使用壽命，易出現裂痕，傷到母材;吊裝時要調平，以免安裝過程中卡住耽誤時間，整個新輥套安裝過程速度要快，避免輥套因溫度下降而間隙縮小安裝受阻或安裝不到位。

　　這種方法提高了立磨機磨輥輥套的更換效率，解決了搖臂與磨輥之間銷軸拆除困難的、安裝新輥套時間較長，輥套冷卻較快的等問題，大大節約了檢修的時間，節省了人力、物力。
